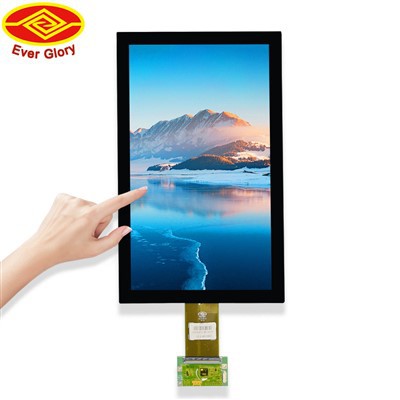

Unión táctil de pantalla de visualización

Laminación con adhesivo transparente óptico (OCA)
El adhesivo óptico transparente es un tipo de pegamento curable con luz ultravioleta que se utiliza para unir la pantalla LCD y el panel de vidrio. Una vez que el adhesivo cura, es ópticamente transparente y permite que la luz lo atraviese sin distorsión. Este tipo de unión óptica se utiliza normalmente en pantallas que estarán expuestas a entornos hostiles, ya que proporciona el más alto nivel de protección contra daños.

Unión de espacios de aire
El proceso de llenado o unión del espacio de aire se logra limpiando primero las superficies interiores de la pantalla LCD y el panel de vidrio. Luego se dispensa un adhesivo curable por UV sobre una de las superficies y se juntan las dos superficies. El adhesivo se cura con luz ultravioleta y el espacio de aire se rellena con una resina ópticamente transparente. Este tipo de unión óptica proporciona un nivel medio de protección contra daños.

Unión óptica líquida
El proceso de unión líquida es similar al proceso de unión con espacio de aire, pero en lugar de utilizar un adhesivo curable por UV, se utiliza un adhesivo líquido ópticamente transparente. Este adhesivo se dispensa sobre una de las superficies y se juntan las dos superficies. El adhesivo cura con el tiempo y el adhesivo líquido ópticamente transparente ayuda a llenar los espacios de aire. Este tipo de unión óptica proporciona un menor nivel de protección contra daños, ya que el adhesivo líquido no es tan duradero como un adhesivo curable con UV.

Laminación de película transparente óptica
La laminación de película ópticamente transparente es un proceso en el que se utiliza una película ópticamente transparente para unir la pantalla LCD y el panel de vidrio. Este tipo de unión óptica proporciona un nivel medio de protección contra daños, ya que la película ópticamente transparente ayuda a absorber los golpes.

Unión de adhesivo transparente óptico líquido (LOCA)
El proceso de unión LOCA es similar al proceso de unión líquida, pero en lugar de utilizar un adhesivo líquido ópticamente transparente, se utiliza un adhesivo curable por UV. LOCA se utiliza en paneles táctiles y dispositivos de visualización.

Unión óptica seca
La unión óptica seca utiliza calor y presión para fijar el panel táctil directamente a la pantalla LCD. Este proceso lo convierte en un producto más duradero y resistente a los arañazos. Sin embargo, es importante tener en cuenta que este tipo de unión óptica sólo se puede realizar si los materiales que se unen tienen un coeficiente de expansión térmica similar.

Preparación del sustrato
El proceso comienza con la preparación de un sustrato de vidrio, que sirve como base para la superficie de la pantalla táctil. Luego se aplica un recubrimiento para mejorar su funcionalidad.
El sustrato de vidrio se limpia a fondo para eliminar impurezas o contaminantes antes de aplicar el recubrimiento. Esto asegura una superficie limpia para la pantalla táctil.
Una capa conductora transparente, generalmente hecha de óxido de indio y estaño (ITO), se deposita sobre la superficie del vidrio mediante técnicas como la pulverización catódica o la deposición química de vapor. Este recubrimiento es esencial para crear una pantalla táctil, ya que permite la conductividad y la capacidad de respuesta al interactuar con el sustrato.

Fotolitografía
La fotolitografía juega un papel vital en la definición del patrón y la estructura de la pantalla táctil sobre un sustrato de vidrio con un revestimiento.
Se aplica un recubrimiento fotorresistente a la capa conductora del sustrato de vidrio, seguido de la exposición a la luz ultravioleta a través de una fotomáscara para la pantalla táctil.
Esta exposición crea un patrón en el sustrato fotorresistente, que actúa como plantilla para procesos posteriores de grabado de vidrio en la pantalla táctil.

Grabando
El grabado elimina partes no deseadas de la capa conductora del sustrato de vidrio, según el patrón definido durante la fotolitografía, para crear una pantalla de visualización.
Se emplean técnicas de grabado húmedo o grabado seco para eliminar selectivamente el material conductor del sustrato de vidrio preservando al mismo tiempo las áreas deseadas de la pantalla de visualización.

Deposición de la capa de aislamiento
Se deposita una capa aislante sobre la capa conductora grabada sobre el sustrato de vidrio para evitar interferencias eléctricas entre diferentes partes de la pantalla táctil.
Materiales como el dióxido de silicio o el nitruro de silicio se utilizan comúnmente como aislamiento sobre sustratos de vidrio para aplicaciones de pantallas de visualización.

Formación de electrodos transparentes
Se agrega otra capa conductora transparente encima de la capa aislante utilizando métodos de deposición similares a los del paso 1, lo que garantiza una conductividad adecuada para el sustrato de vidrio y la pantalla táctil.
Esta capa de electrodos forma una serie de puntos de contacto capacitivos direccionables individualmente sobre un sustrato de vidrio.

Encapsulación
Para proteger las delicadas capas de la pantalla táctil, se aplica una capa protectora para encapsular el sustrato de vidrio.
Esta capa de vidrio mejora la durabilidad y la resistencia contra rayones, humedad e influencias externas en el sustrato de la pantalla táctil.

Pruebas y control de calidad
Las pantallas táctiles, fabricadas con sustratos de vidrio, se someten a rigurosas pruebas para garantizar una funcionalidad adecuada y el cumplimiento de los estándares de calidad.
La prueba de la pantalla táctil incluye verificar la sensibilidad, la precisión, el tiempo de respuesta y el rendimiento general del vidrio.
Al resumir estas etapas en el proceso de fabricación de pantallas táctiles capacitivas, que se fabrican con vidrio, esperamos reforzar su comprensión de cómo se crean estos extraordinarios dispositivos. Desde la preparación del sustrato de vidrio hasta las pruebas y el control de calidad del vidrio, cada paso contribuye a ofrecer pantallas táctiles confiables y fáciles de usar que se han convertido en una parte integral de nuestra vida diaria.
